AllDieselBench VP Tester – Прибор для проверки ТНВД VP44 / VP30 / VP29

AllDieselBench VP Tester — электронное устройство управления и диагностики, предназначенное для испытания, управления и регулировки дизельных топливных насосов высокого давления Bosch VP44, VP30 и VP29 с блоками управления PSG5 и PSG16 на подходящем внешнем испытательном стенде.

Обзор устройства

Программное обеспечение позволяет управлять подачей топлива и опережением впрыска по шине CAN, контролировать рабочие параметры и формировать отчёты об испытаниях. Для поддерживаемых исполнений PSG5 доступны чтение и удаление кодов неисправностей, настройка корректирующих коэффициентов и программирование блока управления.

Устройство используется совместно с компьютером и подходящим испытательным стендом, обеспечивающим механический привод насоса. Доступные функции зависят от модели насоса и типа блока управления.

01 / СИСТЕМА

Функции управления и диагностики

Управление подачей топлива насоса по шине CAN.
Управление системой опережения впрыска в соответствии с тест-планами или заданными пользователем режимами работы.
Работа с тест-планами EPS815 и пользовательскими режимами испытаний.
Отображение заданного и фактического угла опережения впрыска, а также коэффициента заполнения управляющего сигнала клапана опережения.
Контроль сигнала BIP, измеряемого блоком управления насоса.
Отслеживание динамических ошибок CAN и количества их повторений во время испытания.
Формирование отчётов о результатах испытания насоса.
Помощь в определении положения вала для фиксации или установки шкива в соответствии с заданными справочными значениями.
Чтение идентификационных данных блока управления насоса для поддерживаемых исполнений PSG5.
Чтение сохранённых кодов неисправностей с описаниями и их удаление для поддерживаемых исполнений PSG5.
Проверка состояния начальной самодиагностики PSG5; оценка неисправностей EEPROM, транзистора, дозирующего узла, CAN и других компонентов.
Чтение и запись корректирующих коэффициентов, связанных с впрыском и подачей топлива, для поддерживаемых исполнений PSG5.
Изменение конфигурации PSG5 и программирование новых блоков управления PSG5 под соответствующий номер насоса в поддерживаемых применениях.
Быстрая стендовая калибровка и сброс для поддерживаемых насосов Ford.
Исследование неисправностей силового транзистора, заедания дозирующего клапана и коротких замыканий с помощью осциллографического щупа.

Для работы с насосами VP44–PSG16 необходимо дополнительно подключить PSG16 Tool и перевести насос в режим стендовых испытаний. PSG16 Tool не входит в стандартный комплект поставки.

02 / КОМПЛЕКТ ПОСТАВКИ

Стандартный комплект поставки

Наименование	Кол-во
Основной блок AllDieselBench VP Tester	1
Кабель подключения к компьютеру	1
Кабель подключения насоса с разъёмом PSG5	1
Осциллографический щуп	1
Энкодер 720p	1
Датчик детонации	1
Ссылка для загрузки программного обеспечения	—

03 / ИЗОБРАЖЕНИЯ

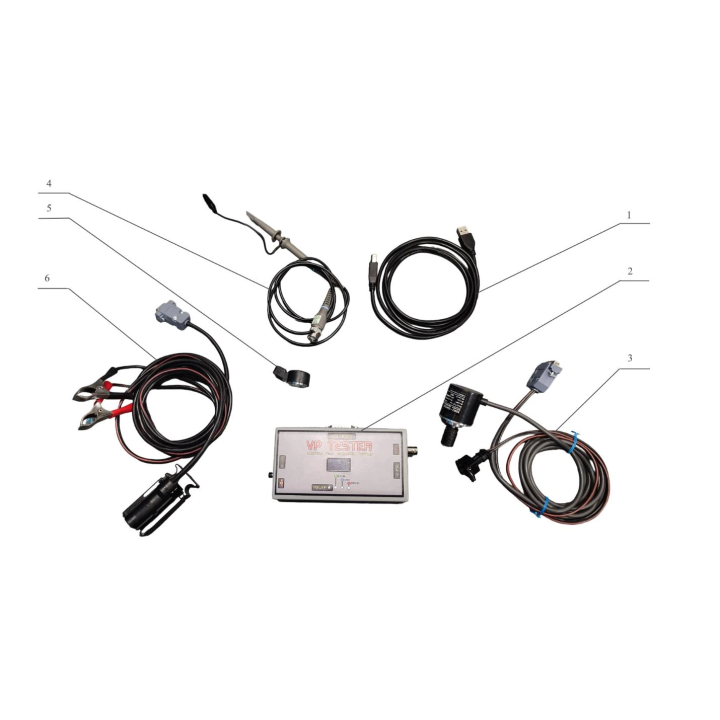

Изображение стандартного комплекта

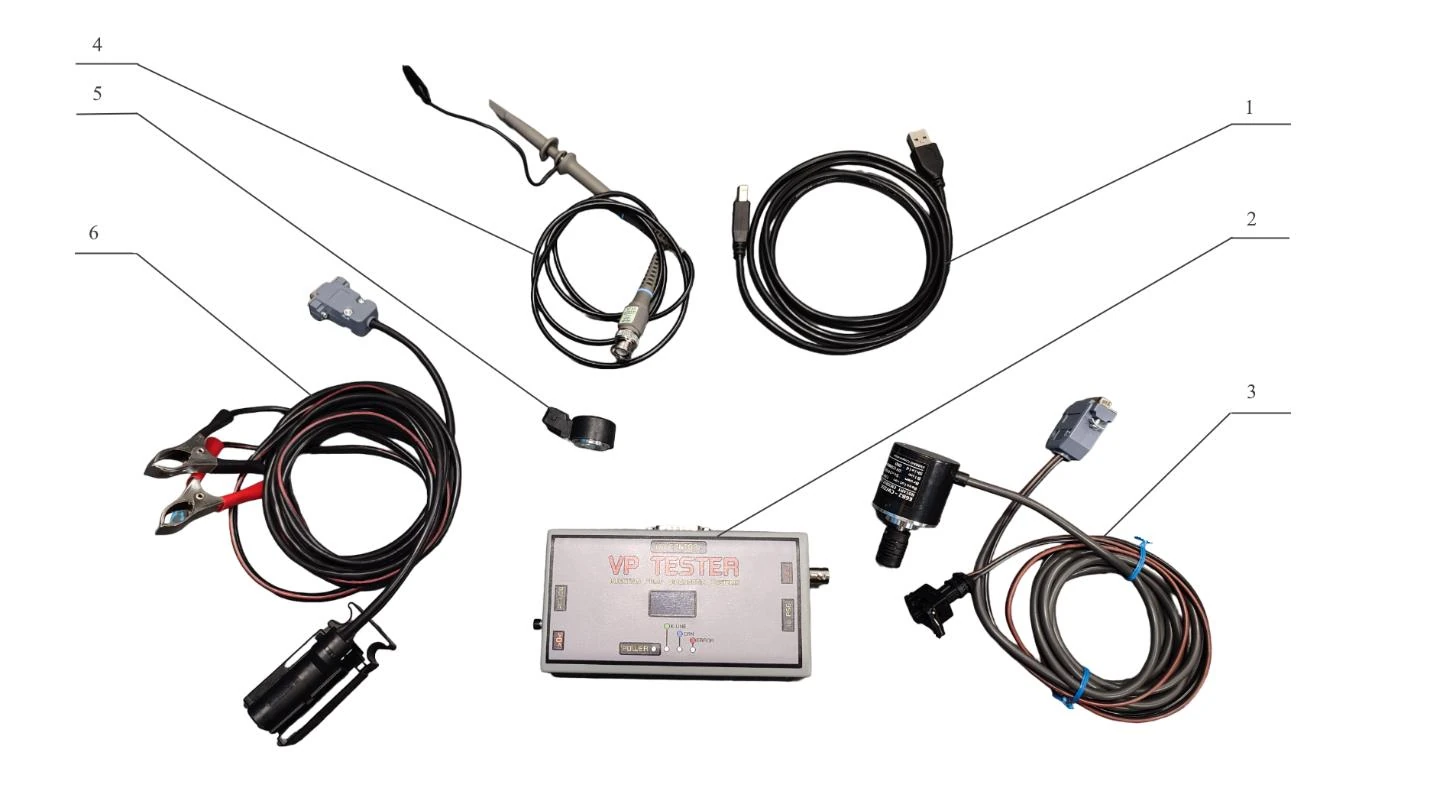

VP Tester — основной блок, кабель подключения к компьютеру, кабель насоса PSG5, осциллографический щуп, энкодер и датчик детонации

Основной блок VP Tester и стандартные принадлежности для подключения.

04 / СОВМЕСТИМОСТЬ

Поддерживаемые системы и условия работы

Дизельные ТНВД Bosch VP29 · VP30 · VP44. Поддержка работы с блоками управления PSG5 и PSG16 зависит от модели насоса, блока управления и используемого оборудования для подключения.

Характеристика	Описание
Подключение к компьютеру	USB
Управление насосом	Шина CAN
Режимы испытаний	Тест-планы EPS815 и заданные пользователем режимы работы
Диагностика и программирование	Чтение идентификационных данных, диагностика неисправностей, работа с корректирующими коэффициентами и программирование для поддерживаемых исполнений PSG5
Работа с PSG16	Требуются дополнительный PSG16 Tool и перевод насоса в режим стендовых испытаний
Анализ сигналов	Функция осциллографа со щупом, входящим в комплект поставки
Необходимое оборудование	Внешний испытательный стенд, подходящий для подключения насоса, и компьютер
Операционная система, указанная в руководстве	Windows 7 или выше
Минимальный объём оперативной памяти	2 ГБ RAM
Свободное место на накопителе	1 ГБ
Минимальное разрешение экрана	1280 × 724 пикселя

Условия тест-плана: При работе с тест-планами EPS815 необходимо использовать испытательное оборудование и настройки, указанные в справочной информации соответствующего плана.

Проверка совместимости: Перед заказом необходимо совместно оценить номер насоса, тип блока управления PSG и схему подключения имеющегося испытательного стенда.

05 / ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

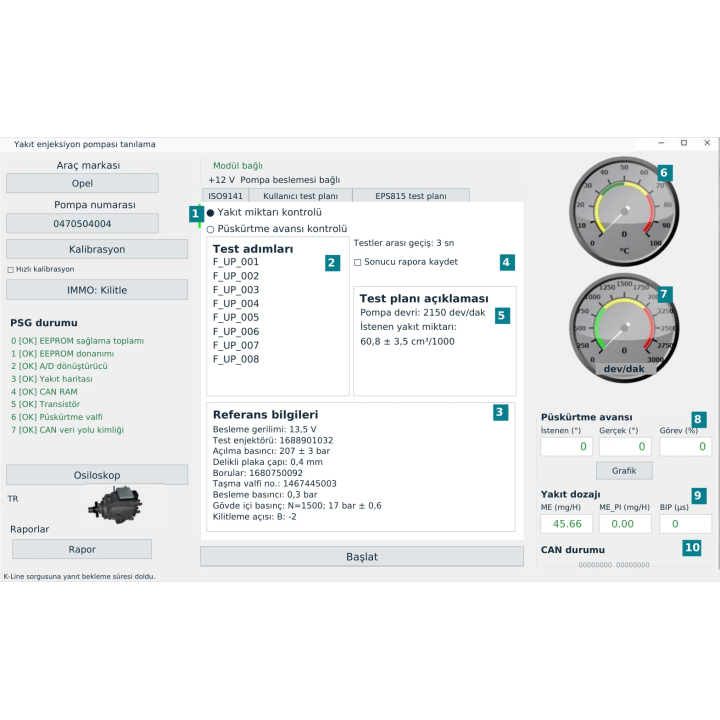

Программное обеспечение VP Tester и экраны испытаний

Программное обеспечение объединяет идентификацию насоса, пользовательские тест-планы, этапы испытаний EPS815, контроль ошибок CAN и функцию осциллографа. Представленные ниже изображения взяты из экранов и пояснений турецкого руководства пользователя.

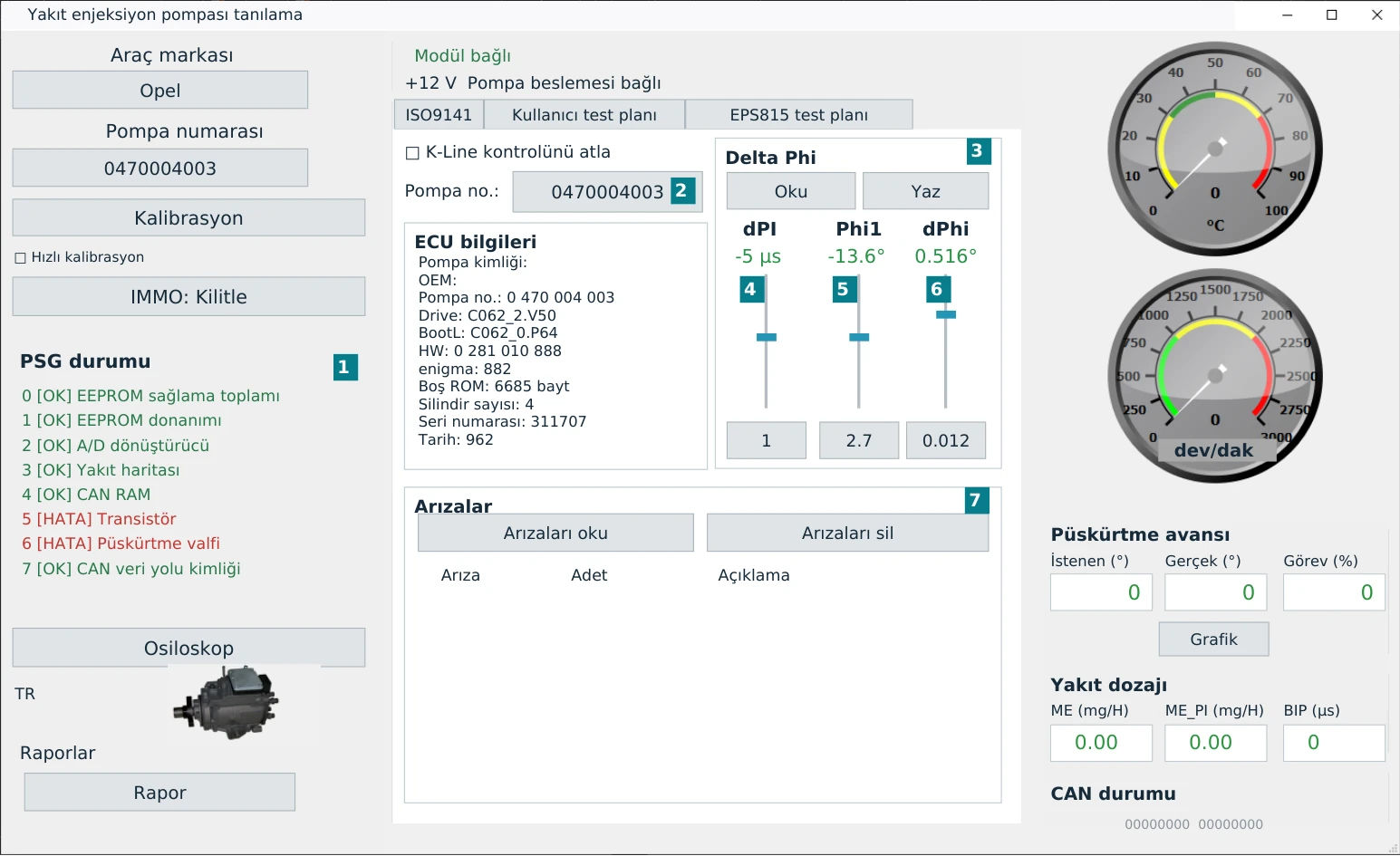

VP Tester — идентификационные данные насоса, состояние PSG, корректирующие коэффициенты и диагностика неисправностей

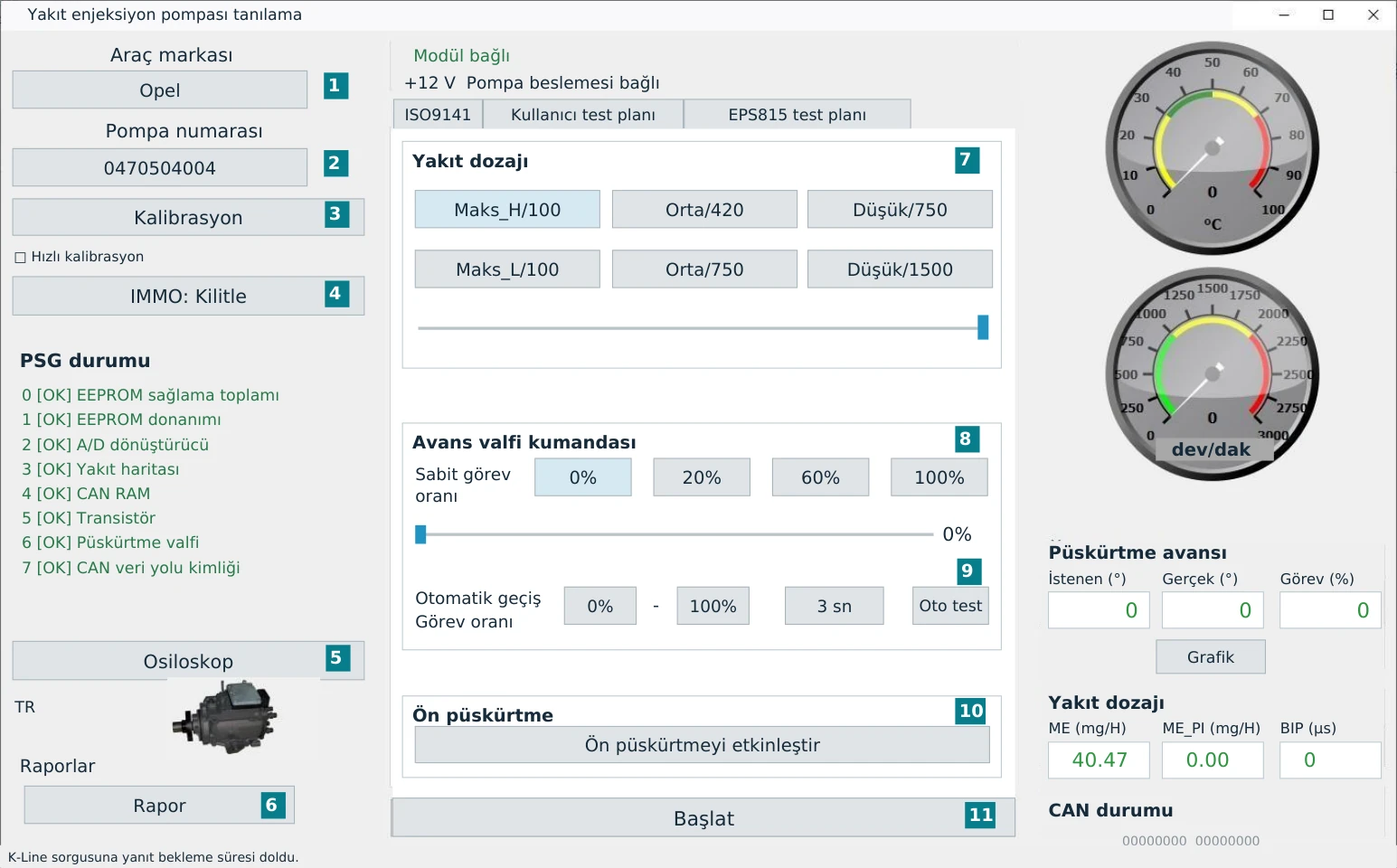

VP Tester — пользовательский тест-план, управление подачей топлива и опережением впрыска

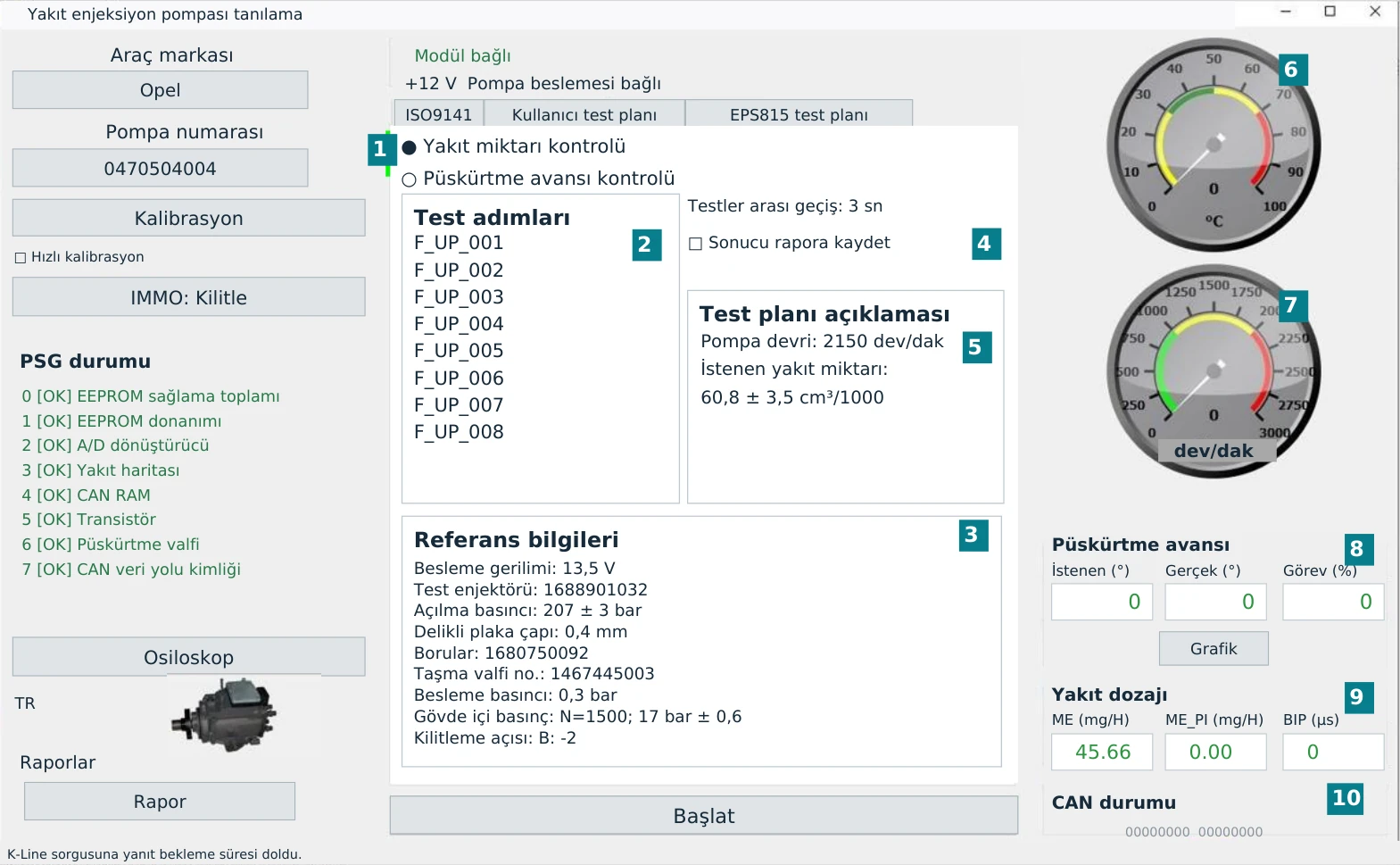

VP Tester — этапы испытаний EPS815, справочные условия и данные испытаний

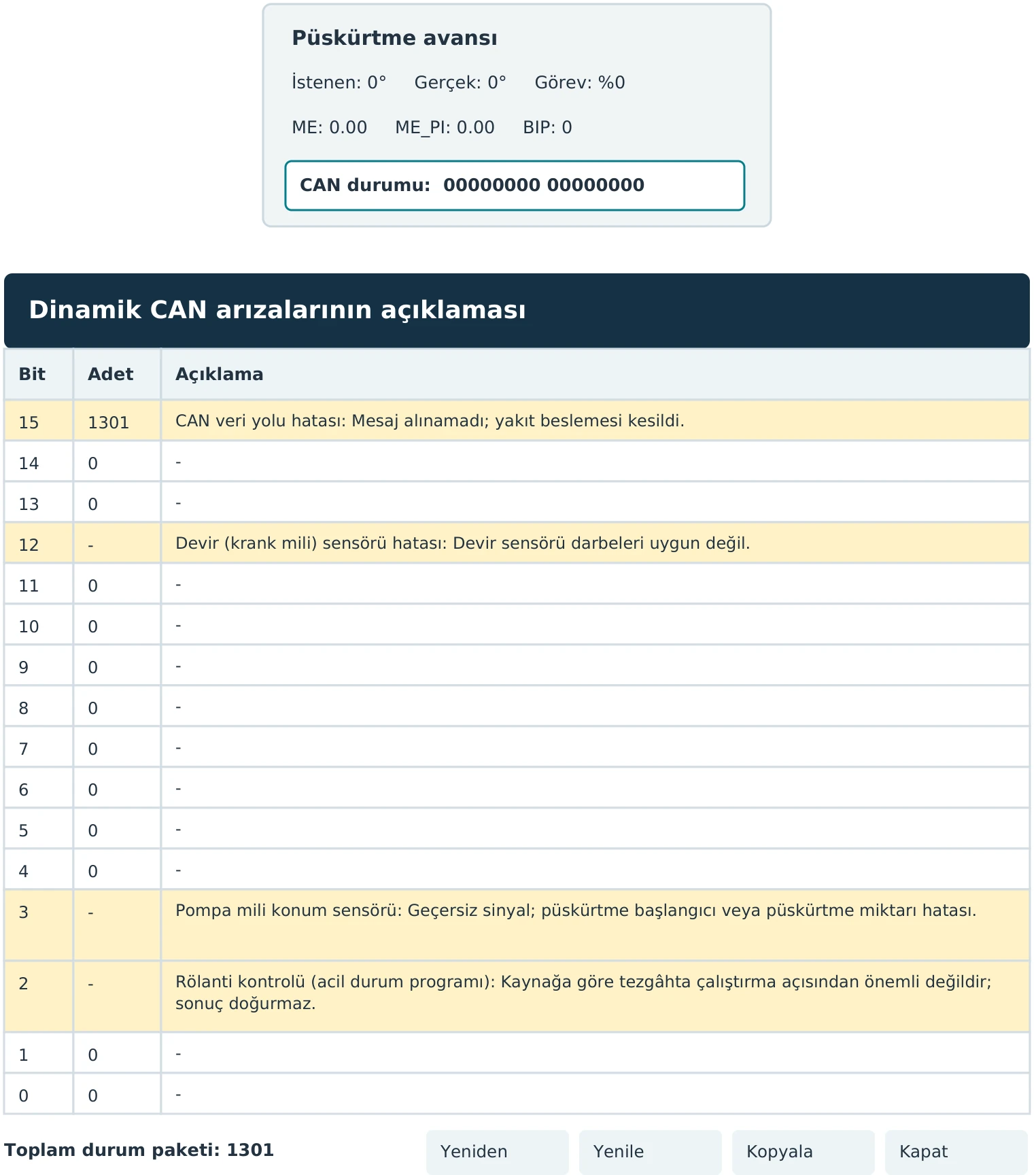

VP Tester — пояснения к динамическим ошибкам CAN и счётчикам событий из руководства

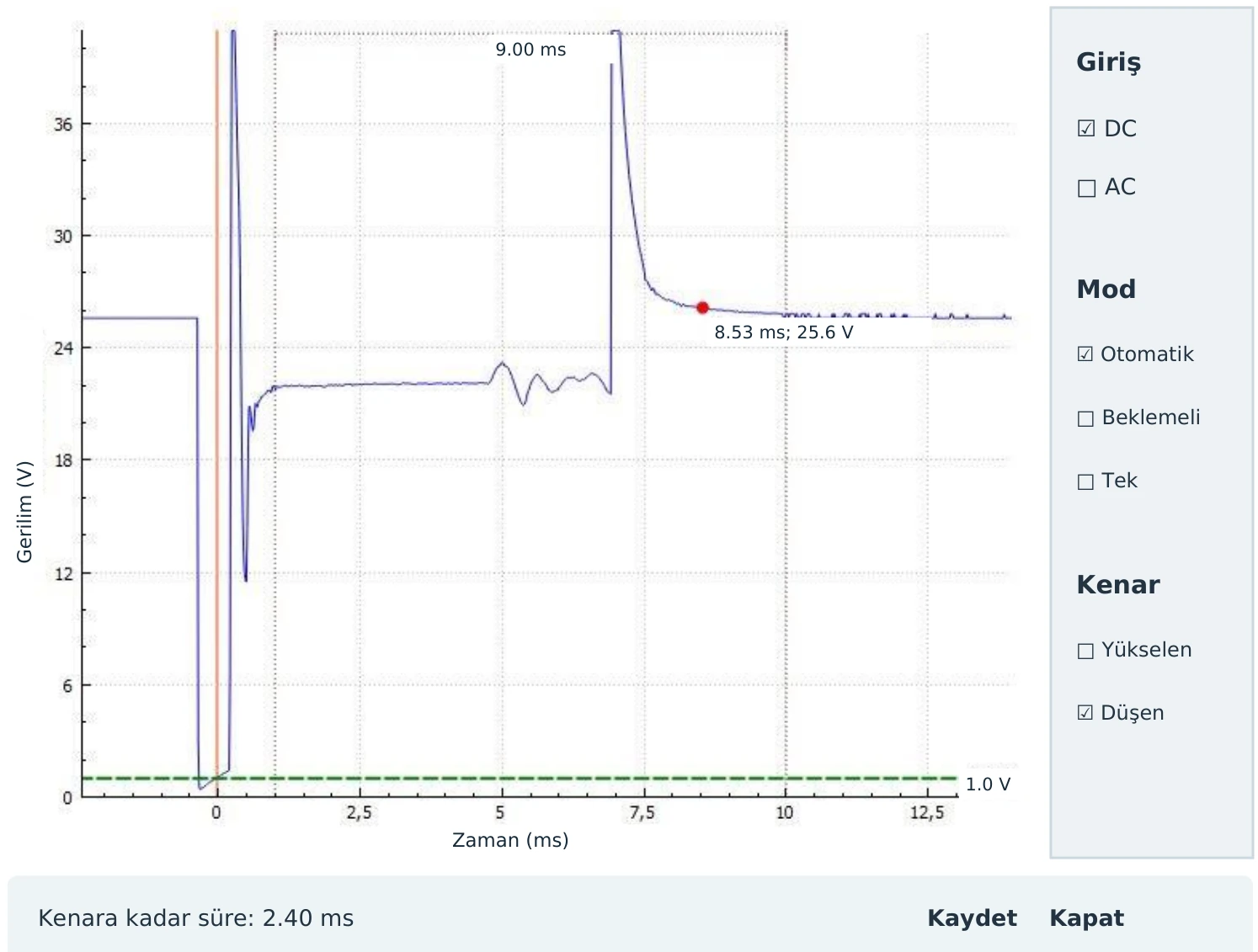

VP Tester — осциллограф, график напряжения во времени и анализ сигналов

Оптимальная конфигурация для вашей мастерской

Сообщите номера насосов серии VP, с которыми вы работаете, тип блока управления PSG и модель имеющегося испытательного стенда — мы поможем подобрать оборудование для подключения и конфигурацию испытаний.

Запросить предложение
